一、產品簡介
SD－HPF型高效組合式過濾器是我公司吸收國外技術開發的冷軋線專用過濾設備，適用于鋼材和有色金屬冷軋軋制油的清潔、乳化液和酸洗水的過濾。本過濾器由組合式過濾箱體、層疊式濾紙卷取機構、氣缸、機架等組成。產品緊湊合理，過濾面積大占地少，過濾面積可以由1.02～80.9平米。進出口采用柔性接管，可以方便過濾箱體開、合和濾紙的布置和卷取。通過對不同濾材的選用，滿足過濾要求。
二、結構特點和工作原理

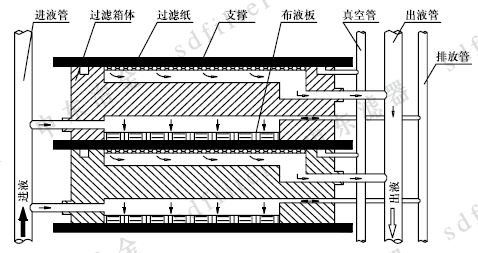

本產品由組合式過濾箱體、層疊式濾紙卷取機構、氣缸、機架等組成，過濾箱體是方形的，層疊式布置，可以在汽缸的作用下開合，濾紙通過一個可以繞卷的支架分別經過過濾箱體，通過層疊式的結構可以在不增加占地面積的情況下有效地增加過濾面積。
本產品工作時通過系統泵將待過濾液體帶進過濾箱，完成過濾，當過濾箱內濾紙上下壓差達到設定值時，控制系統啟動，進行濾紙吹干程序，濾紙吹干完成后開啟過濾箱，同時濾紙卷取動作開始執行，將已經過濾失效的濾紙帶出過濾箱，將新紙帶入過濾箱，上述動作完成后，過濾箱在汽缸的作用下關閉。至此過濾器又進入了一個新的過濾循環，整個過程均由PLC控制。
三、產品特點
1、本產品模塊化設計，可根據實際的過濾需求和安裝空間要求來增減過濾箱體的層數和組數，以滿足******的實際需求；
2、單個過濾箱體過濾面積大，過濾效率高，過濾比較徹底，濾后儲存容器無污泥；
3、濾紙卷繞動作可靠，濾后紙密閉存放，避免污染環境；
4、采用真空輔助密封，避免由于毛細作用而產生的濾紙四周“滲透漏”現象；
5、控制系統采用PLC可編程序控制器，清洗模式由壓差或時間兩種控制方式，自動化程度高，運行安全可靠；
6、全中文菜單式操作界面，帶密碼保護，整機操作運行簡單，維護方便。

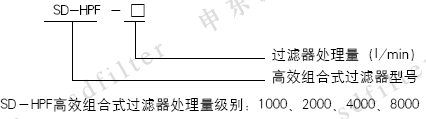

四、型號標記
五、主要技術特性
本過濾器的過濾能力由濾紙的特性和液體的性質來決定，一般過濾按90～125l/min/m2。
六、工作流程圖
.png) |
