一、概 述
回程式離子交換器是采用處理水與再生液均為上進上出；再生液流向與設備運行時水的流向相反的逆流再生工藝。本設備設計先進合理，工藝成熟，具有工作交換容量大、周期制水量大、出水質量高、再生劑耗量低、節(jié)能效果好、交換劑不會亂層、設備占有空間小(新設備比老設備高度低1.5-2.0m)等優(yōu)點。
由于回程式離子交換器內樹脂有效層和保護層被有效地隔開，互相無易位的可能，成功地解決了長期以來沒有解決的逆流再生交換劑亂層問題。它不用任何壓頂措施，而且對于交換與再生流速無嚴格限制，所以操作特別簡單，容易掌握。
該設備處理水和再生液均采取上進上出，水與再生液夾帶懸浮物不易積壓在樹脂底部，容易清洗，省時省水。
二、用途和運用示例
回程式離子交換器根據水處理工藝要求，分別填裝強型或弱型的陽(陰)離子交換樹脂，組成不同的水處理設備。
該設備用途：N a床離子交換器可降低原水的硬度，用于水的軟化；H床、N a床并聯或串聯可使原水軟化和脫堿；H床、O H床組合可除去原水中各種鹽類，獲得高純度的脫鹽水。各種水處理流程可達到多種多樣的水質要求，滿足工業(yè)鍋爐、電站鍋爐、紡織、印染、電鍍、冷卻、飲料等各種用水的要求。

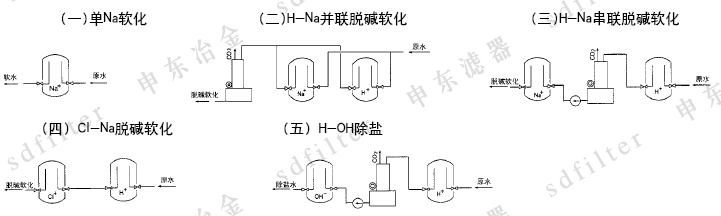

各種水處理系統(tǒng)運用示例
.png)

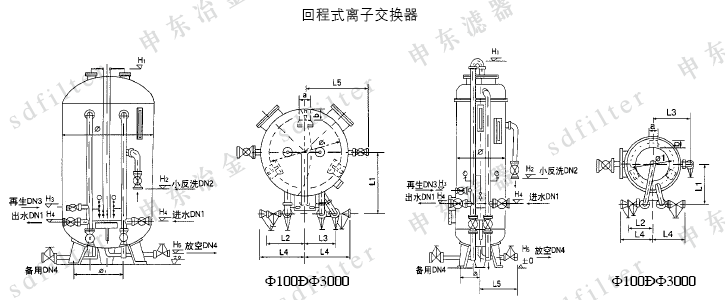

三、操作工藝
1、交換：原水由1進入至2流出，其流速自選，一般為20-25m/h。
2、小反洗：由3進入至4排出，其時間為5-10min。
3、再生：再生液由5進入至4排出，其流速自選，一般為3-5m/h。
4、正洗：清水由1進入至6排出，其流速自選，一般為10-15m/h，排至出水合格為止。
一般逆流再生固定床的大反洗和浮動床的體外擦洗在本設備上不必進行，因為本設備床底部不會積存污物，在交換和再生液的推動作用下，樹脂層可以在兩個方向上推動，使其阻力得到調整。
.png)
四、操作特點
1、交換：原水從上部進水裝置進入，經過樹脂層交換后，從另一側上部出水裝置流出，水的交換流速可以自選，流速快慢不會攪亂床層。
2、小反洗：反洗從清水裝置進入，向上清洗表層，將懸浮物沖起，從上部進水裝置流出。
3 、再生：再生液從上部出水裝置進入，經過樹脂層進行再生后，從另一側上部進水裝置流出，再生液流速可以自選，樹脂層不會被攪亂，再生劑消耗低，再生時間短。
4、正洗：正洗是原水從上部進水裝置進入，經過樹脂層從另一側上部出水裝置排出，正洗流速自選，快慢均可，不會攪亂床層。

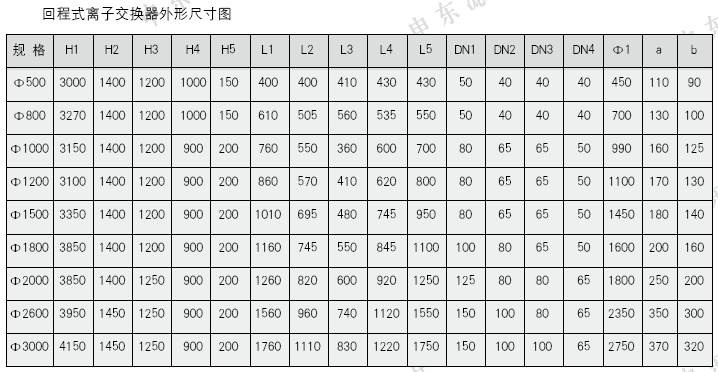

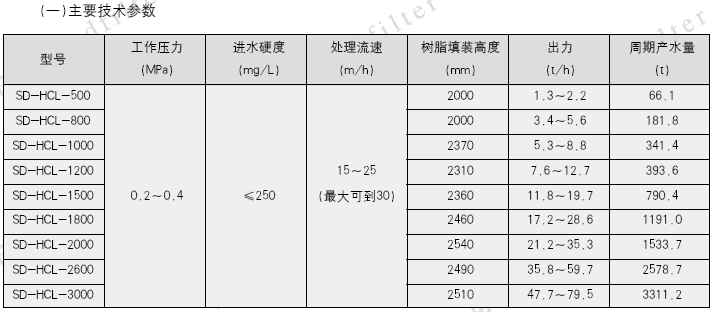

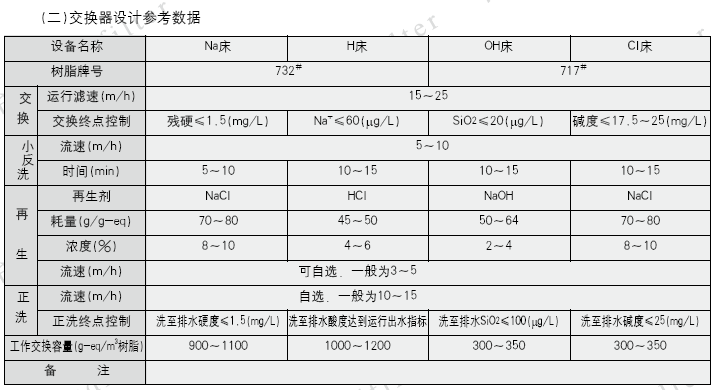

五、技術數據
.png)
.png)
.png)
.png) |
.png)
