一、產品簡介
SD-CZH型高效磁分離過濾器是我公司吸收了國外先進技術后推出的專用設備，適用于鋼鐵企業冷軋機組帶鋼表面處理堿液旁通過濾，它具有技術含量高、加工制造精密、耐高溫等特點。本設備采用磁分離和紙過濾相結合的方式來去除堿液中的鐵粉和污物，進水采用二級布水結構，先通過進水箱進行溢流均布，經過磁鼓后再溢流到多孔板進行均勻布置到下面的濾紙，過濾紙的進給由鏈輪傳動帶動鋼絲網運動進給，磁鼓清污由柔性刮板來執行。整個過濾、清污和換紙均由PLC自動控制執行。
二、結構特點和工作原理
待過濾的液體通過引流裝置被引入磁分離過濾機，當液體流過磁鼓時，液體里所含的親磁性顆粒被感應并吸附于磁鼓表面，由磁鼓轉動帶出液面并被刮刀刮除，完成親磁性顆粒的分離；被分離的液體通過下散流板被均勻分布于濾紙上，并由濾紙來完成液體的過濾，過濾后的液體存放于下部箱體里。
磁分離機溢流箱體內的液位升高至一位置時，液位開關發出信號并驅動磁鼓轉動，開始將吸附于磁鼓表面的親磁顆粒通過刮刀分離；分離后的液體散布于纖維紙上，當纖維紙表面的污物增多并影響液體的通過時，纖維紙上表面的液位將升高，升高至某一設定值時，液位開關發出信號驅動電機自動走紙，將已經沒有過濾能力的“污紙”帶入廢物箱體里，并將“新紙”帶入過濾區域。
上述磁分離和過濾過程均由PLC控制，并由流量伺服系統和濾紙效能儀監視、校準。
三、產品特點
1、本產品采用磁分離和紙過濾結合地方式來分離過濾液體中地鐵粉和污物；
2、進液采用二級布水方式，使得分離效率高，過濾比較徹底；
3、磁分離器磁場分布穩定均勻，在有效范圍內能充分捕捉到親磁顆粒；
4、濾紙按照需要來布置，以控制濾后液體的清潔度；
5、濾床帶自動開合的防護罩，避免蒸汽四處飄逸污染環境；
6、設備帶隔熱層，便于操作、維護和檢修；
7、控制系統采用PLC可編程序控制器，清洗模式由壓差或時間兩種控制方式，自動化程度高，運行安全可靠；
8、全中文菜單式操作界面，帶密碼保護，整機操作運行簡單，維護方便。

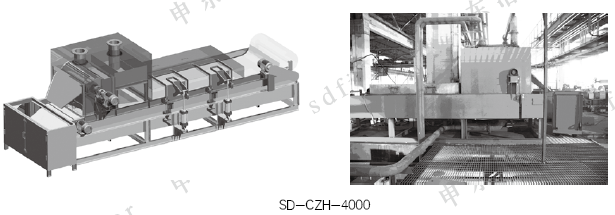

四、型號標記

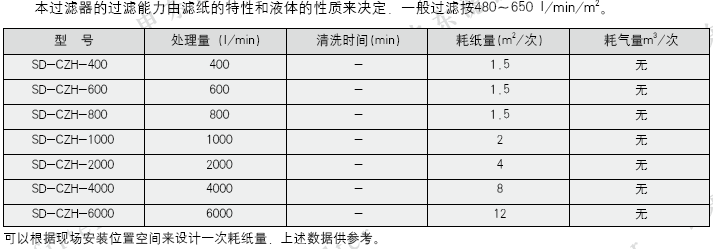

五、主要技術特性

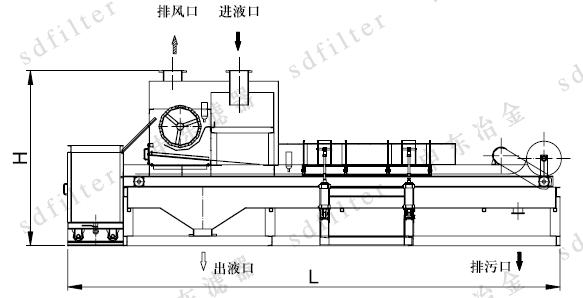

六、設備外形圖
 |
