一、產品簡介
SD－CMS型高效磁棒分離器是我公司開發的又一磁性顆粒分離設備，主要應用于冷軋乳化液、磨削液、機
加工廢水、燒結水等處理，是將液體中鐵粉進行分離的有效設備。設備帶自我清潔系統和自動排污系統，自動
化程度高。
二、結構特點和工作原理

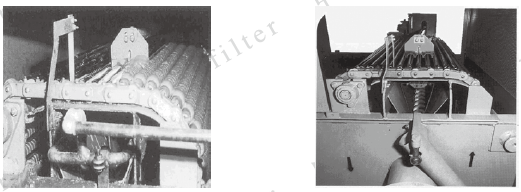

SD－CMS型高效磁棒分離器主要由鋼結構箱體、永磁棒組、鏈傳動機構、自動清潔系統、自動輸送排污系統和P L C控制系統組成。磁棒組浸沒在待處理的液體中，液體流經磁棒和配水柵進入濾后液體腔，并流入儲液箱中，液體中的親磁顆粒在強磁場的作用下吸附在磁棒的表面，磁棒在電機的驅動下作緩慢的循環運動，充分吸附液體中的顆粒，當磁棒運動至頂部清潔部位時，位于設備頂部的清潔結構處于閉合狀態并開始動作，將吸附在磁棒表面的雜質污物刮落，刮落的污物墜入下面的污泥槽中，污泥槽中設有輸送機構將污泥排出至污泥箱中，完成一個刮除動作后，被刮除的磁棒已經清潔準備投入下一個吸附循環，清潔結構回到開啟狀態，以便后道的磁棒進入清潔部位，執行上述清潔動作。如此周而復始，循環分離和清潔，最終將液體中的鐵粉顆粒充分的清除，完成本過濾器的工作目的。
SD－CMS型高效磁棒分離器通過強磁棒吸附鐵粉顆粒并機械擦除的工作原理來實現分離的目的。磁棒的運動速度和清潔機構的動作的匹配同步由PLC精確控制。
三、產品特點
1、磁棒表面覆蓋不銹鋼，以保護磁棒，并能執行相關的動作；
2、磁棒通過鏈條連接成為一個循環運動的整體；
3、清潔機構既能縱向運動執行刮除動作，又能開合移動，配合磁棒的進給循環運動；
4、輸送機構位于箱體內并伸出體外，可以是螺旋輸送或皮帶輸送等；
5、磁棒驅動電機、清潔結構執行電機均由PLC控制，動作準確可靠；
6、過濾精度達到1μm，最高處理量可達6000l/min。
四、型號標記

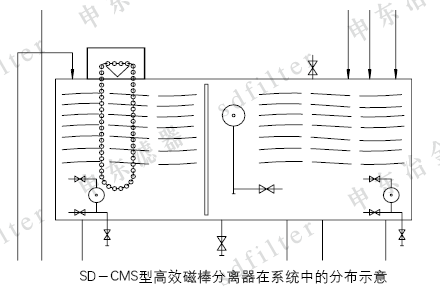

五、工作流程圖
 |
